種類

標準型

雙輸出型

電纜型

型
號

NPN輸出

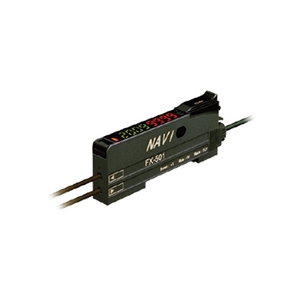

FX-501

FX-502

FX-505-C2

PNP輸出

FX-501P

FX-502P

FX-505P-C2

電源電壓

12?24V DC±10%　脈動P-P10%以下

消耗電流

通常時：960mW以下
(電源電壓24V時，消耗電流40mA以下，電纜型的監控電流輸出除外)
ECO模式時：680mW以下
(電源電壓24V時，消耗電流28mA以下，電纜型的監控電流輸出除外)

輸出
(雙輸出型?電纜型為輸出1、輸出2)

NPN開路集電極晶體管
?最大流入電流：100mA(雙輸出型?電纜型為50mA)(注2)
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(注3)(最大流入電流的條件下)


PNP開路集電極晶體管
?最大源電流：100mA(雙輸出型?電纜型為50mA)(注2)
?外加電壓：30V DC以下(輸出和＋V之間)
?剩余電壓：2V以下(注3)(最大源電流的條件下)

輸出點數

1點

2點

輸出動作

可用L/D模式切換入光時ON或非入光時ON

短路保護

配備

反應時間

H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下　切換式

監控電流
輸出

-

輸出電流：
約4?20mA
[H-SP、FAST、STD：顯示0?4,000、LONG：顯示0?8,000 (注4)]、
反應時間：2ms以下
零點：4mA±1%F.S.以內、
跨距：16mA±5%F.S.以內、
直線性：±3%F.S.以內、
負載電阻：0?250Ω

外部輸入
(雙輸出型
切換輸出2)

-

< NPN輸出型>
NPN無觸點輸入
?信號條件
High：+8V?+V DC或斷開
Low：0?+1.2V DC(源電流0.5mA)
?輸入阻抗：約10kΩ


PNP無觸點輸入
?信號條件
High：+4V?+V DC(信號條件3mA)
Low：0?+0.6V DC或斷開
?輸入阻抗：約10kΩ

外部輸入
對應功能

-

投光停止/教導(全自動、限定、2點教導)/邏輯運算設定/復制功能的鎖定/顯示調整/
數據庫加載/數據庫保存　切換式

靈敏度設定方法

2點教導/限定教導/
全自動教導/手動調節

入光量
顯示范圍

H-SP/FAST/STD：0?4,000、
LONG：0?8,000、U-LG/HYPR：0?9,999

定時器功能

斷開延遲定時器/接通延遲定時器/ONE SHOT定時器/接通?斷開延遲定時器/接通延遲?ONE SHOT定時器
有效/無效切換式　定時器時間可變

<輸出1>
斷開延遲定時器/接通延遲定時器/ONE SHOT定時器/接通?斷開延遲定時器/接通延遲?ONE SHOT定時器
有效/無效切換式　定時器時間可變

<輸出2>
斷開延遲定時器/接通延遲定時器/ONE SHOT定時器
有效/無效切換式　定時器時間可變

定時器
時間

定時器范圍"ms"：約0.5ms、約1?9,999ms、約1ms為單位/
定時器范圍"sec."：約0.5s、約1?32s、約1s為單位/
定時器范圍"1/10ms"：約0.05ms、約0.1?999.9ms、約0.1ms為單位
各輸出分別設定

投光量
可調節功能

配備　3級(各級為25～100％)+
自動設定[H-SP為1級(25～100％)]

防干擾功能

配備(注5)　自動/異頻　切換式

各種設定

應差設定/轉移設定/投光量設定/顯示反轉設定/ECO設定/數據庫加載?保存設定/復制設定/
代碼設定/復位設定/邏輯運算設定/基準值追蹤周期設定等

保護構造

IP40(IEC)

使用環境溫度

-10?+55℃
[4?7臺緊貼時：-10?+50℃、8?16臺緊貼時(電纜型為8～12臺)：-10?+45℃]
(注意不可結露、結冰)、
存儲時：-20?+70℃

投光元件
(調制式)

紅色LED(投光波峰波長：643nm)

材質

外殼、外罩：聚碳酸酯(注6)、開關：聚酯樹脂

電纜

-

0.2mm²6芯橡皮電纜，長2m

電纜延長

-

0.3mm²以上的電纜全長可延長至100m(電源電壓為12V DC以上)

重量

本體重量：約15g、包裝重量：約70g

本體重量：約60g、
包裝重量：約100g

附件

FX-MB1(放大器保護封條)：1套

反應時間

H-SP

FAST

STD

LONG

U-LG

HYPR

IP-1

0

2

4

8

8

12
