種類

最小檢測物體φ25mm(20mm間距)

型號

中繼連接器
型

SF4C-H8-J05

SF4C-H12-J05

SF4C-H16-J05

電纜
型

SF4C-H8

SF4C-H12

SF4C-H16

光軸數

8

12

16

檢測高度
(防護高度)

160mm

240mm

320mm

消耗電流

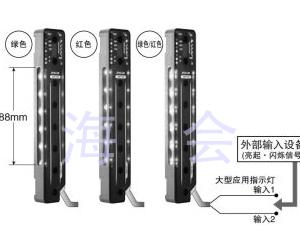

大型應用
指示燈
熄滅時

投光器：70mA以下
受光器：85mA以下

投光器：70mA以下
受光器：90mA以下

大型應用
指示燈
亮起時

投光器：120mA以下
受光器：135mA以下

投光器：120mA以下
受光器：140mA以下

PFHd

1.66×10^-9

1.90×10^-9

2.10×10^-9

MTTFd

100年以上

重量
(投?受光器
合計)

中繼連接器
型

本體重量：約240g

本體重量：約300g

本體重量：約360g

電纜
型

本體重量：約630g

本體重量：約700g

本體重量：約760g

種類

最小檢測物體φ25mm(20mm間距)

型號

中繼連接器
型

SF4C-H20
-J05

SF4C-H24
-J05

SF4C-H28
-J05

SF4C-H32
-J05

電纜
型

SF4C-H20

SF4C-H24

SF4C-H28

SF4C-H32

光軸數

20

24

28

32

檢測高度
(防護高度)

400mm

480mm

560mm

640mm

消耗電流

大型應用
指示燈
熄滅時

投光器：75mA以下
受光器：95mA以下

投光器：80mA以下
受光器：100mA以下

大型應用
指示燈
熄滅時

投光器：120mA以下
受光器：145mA以下

投光器：120mA以下
受光器：150mA以下

PFHd

2.33×10^-9

2.54×10^-9

2.77×10^-9

2.98×10^-9

MTTFd

100年以上

重量
(投?受光器
合計)

中繼連接器
型

本體重量：
約420g

本體重量：
約490g

本體重量：
約550g

本體重量：
約610g

電纜
型

本體重量：
約820g

本體重量：
約880g

本體重量：
約950g

本體重量：
約1,000g

種類

中繼連接器型

電纜型

型號

SF4C-H□-J05

SF4C-H□

適
用
標
準

國際標準

IEC 61496-1/2(類型4)、ISO 13849-1(類別4、PLe)、
IEC 61508-1?7(SIL3)

日本

JIS B 9704-1/2(類型4)、JIS B 9705-1(類型4)、
JIS C 0508(SIL3)

歐州(EU加盟)(注2)

EN 61496-1(類型4)、EN ISO 13849-1(類型4、PLe)、
EN 61508-1?7(SIL3)、EN 55011、EN 50178、EN 61000-6-2

北美(注3)

ANSI/UL 61496-1/2(類型4)、ANSI/UL 508、
UL 1998(2級)、CSA 61496-1/2(類型4)、
CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、
ANSI B11.1?B11.19、ANSI/RIA 15.06

檢測距離(有效距離)(注4)

0.1?3m

最小檢測物體(注5)

φ25mm的不透明體

有效開口角

檢測距離達3m時，為±2.5°以下(基于IEC 61496-2/UL 61496-2)

電源電壓

24V DC⁺¹⁰_-15%　脈動P-P10%以下

控制輸出
(OSSD 1、OSSD 2)

PNP開路集電極晶體管/NPN開路集電極晶體管(切換式)

?最大源電流：200mA
?外加電壓：與電源電壓相同(控制輸出和+V之間)
?剩余電壓：2.5V以下(源電流200mA、電纜長10m時)
?漏電流：200μA以下(包括電源OFF時)
?最大負載容量：1μF(空載～最大流出電流)
?負載配線電阻：3Ω以下

?最大流入電流：200mA
?外加電壓：與電源電壓相同(控制輸出和0V之間)
?剩余電壓：2.5V以下(流入電流200mA、電纜長10m時)
?漏電流：200μA以下(包括電源OFF時)
?最大負載容量：1μF(空載～最大流入電流)
?負載配線電阻：3Ω以下

工作模式(輸出動作)

所有光軸入光時ON，1個以上光軸遮光時OFF(光幕傳感器內部異常及同步信號異常時OFF。)(注6)(注7)

保護電路(短路保護)

配備

反應時間

OFF反應時間為7ms以下、ON反應時間為90ms以下

輔助輸出
(非安全輸出)

PNP開路集電極晶體管/NPN開路集電極晶體管(切換式)

?最大源電流：100mA
?外加電壓：與電源電壓相同(輔助輸出和+V之間)
?剩余電壓：2.5V以下(源電流100mA、電纜長10m時)

?最大流入電流：100mA
?外加電壓：與電源電壓相同(輔助輸出和0V之間)
?剩余電壓：2.5V以下(流入電流100mA、電纜長10m時)

工作模式(輸出動作)

控制輸出ON時OFF、控制輸出OFF時ON(出廠時設定。使用手動控制器SFC-HC可變更工作模式。)

保護電路(短路保護)

配備

ELCA功能

配備(自動減輕干擾)

測試輸入/復位輸入功能

配備

聯鎖功能

配備[手動復位/自動復位(注8)]

外部設備監控功能

配備

安全輸入功能

配備(安全用接點)

屏蔽功能

配備

重啟功能

配備

可選功能(注9)

固定消隱功能、浮動消隱功能、
輔助輸出切換功能、安全輸入功能(安全用傳感器)、
大型應用指示燈設定變更功能、聯鎖設定變更功能、
外部設備監控設定變更功能、屏蔽設定變更功能、
重啟設定變更功能、保護功能

環
境
性
能

保護構造

IP67/IP65(IEC)

使用環境溫度

-10?+55℃(注意不可結露、結冰)、存儲時：-25?+60℃

使用環境濕度

30?85%RH、存儲時：30?85%RH

使用環境照明度

白熾燈：受光面照明度5,000Rx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表

耐振動

頻率10?55Hz　雙振幅0.75mm　X,Y和Z方向各2小時

耐沖擊

加速度300m/s²(約30G)　X,Y和Z方向各3次

投光元件

紅外LED(投光波峰波長：855nm)

材質

本體外殼：聚碳酸酯合金，檢測面：聚碳酸酯合金

電纜

0.15mm² 附帶截面積為0.15mm2的12芯帶連接器耐熱PVC電纜，長0.5m

0.15mm² 截面積為0.15mm2的12芯耐熱PVC電纜，長5m

電纜延長

使用0.2mm²以上的電纜時，投光器和受光器的全長均可延長至40.5m(注10)

附件

MS-SFC-1(標準安裝支架)：1套、SF4C-TR25(測試桿)：1根
