* 支持位(字)動態文本顯示與設定功能

* 支持位(字)動態圖片顯示功能

* 支持ASICC字符串顯示、浮點數顯示功能

* 支持PLC多種寄存器訪問和設置，地址輸入方式與各廠PLC地址格式兼容

* 可定義功能鍵達31個

* 可靈活"貼放"多種格式圖形(*.bmp、*.ico、*cur、*.jpg等)

* 交替選擇"畫面列表"和"元件列表"功能,便于用戶查看和操作

* 支持屏保密碼保護功能

* HMI工作狀態顯示(三位LED燈)

* 工程文件下載進度PC和HMI均有顯示

 產品規格和技術參數

型號

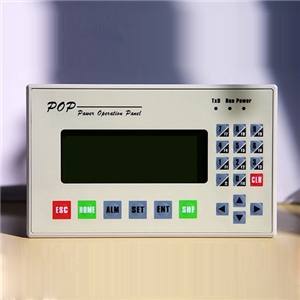

POP A型

顯示屏類型

圖形點陣LCD

背光燈

LED背光

外型尺寸

180X111X38(mm)

安裝尺寸

170X101(mm)

顯示分辨率

192X64像素

有效顯示區域

104(W)X39(H)(mm)

對比度

可調

可顯示文字/圖形

12X4行(中文)/24X4(西文)

燈,開關,多種格式圖形,曲線,棒圖

色彩

黃底黑字(或藍底白字)

按鍵

22個(其中31個功能鍵可自由定義)

狀態指示

POWER,RUN,TXD

屏保時間

可設定(缺省3分鐘)

存儲器

512KB FlashROM

輸入電壓

DC20V-DC28V

消耗電流

<120mA

使用環境溫度

0`C-50`C

儲存環境溫度

-20`C-60`C

前面板防護等級

IP65

干擾防護(EMI)

1000Vp-p,1uS脈沖,1分鐘

冷卻方式

自然風冷

通訊端口

支持RS232/RS422/RS485

可擴展接口

可連接PLC類型

三菱FX系列

松下FP系列

歐姆龍CQM、CPM系列

臺達DVP系列

LG Master-K

西門子S7-200（PPI）

永宏FB系列

光洋S系列

施耐德NEZA系列

富士SPB系列

VIGOR系列PLC

丹佛斯VLT系列變頻器

凱迪恩PLC

東芝機械TC系列

AB Micrologix系列

Modbus協議設備

日立MICRO-EH系列

GE-FANUC VersaMax系列

ECOSTEP驅動器

自定義協議

訂制用戶串口設備驅動
